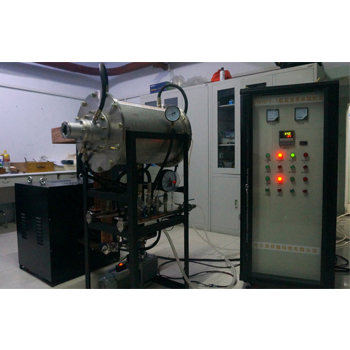

R -2500 黑体辐射源是由哈尔滨工业大学与广州市日奇电子有限公司联合研制研发生产的超高温黑体辐射源,最高可达到3000 ℃。主要用于校准红外辐射温度计、红外热像仪等非接触式的辐射测温仪器的专用设备。本产品整机共分四个部分:加热器、水冷和真空系统、变压器、控温装置。
产品特点:
- 热器内部是一个卧式石墨管,在石墨管发热体中有一“靶”把发热体分成两个对称的黑体腔,管外有氮化硅陶瓷隔热屏,屏外包有碳毡,碳毡外部与水冷炉体相连。
- 炉体下部装有水冷和真空系统。本产品的外壳、电极以及硅光电池等均采用水冷系统;真空系统确保延长发热体在高温下的使用寿命。
- 由可控硅控制的低压大电流变压器用来对石墨管进行直接加热。
- 控温装置装有电流表,电压表、报警器、控温器、以及控温系统操作按钮。控温系统由硅光电池作为感温元件,调温时,设定控温器显示值就能使黑体腔迅速稳定于给定的温度。
-
本产品具有温度高,功耗低,惯性小等优良性能。特别适合供多种非接触式测温仪表,如红外测温系统、光电高温计、辐射高温计等的分度和检验之用。
主要技术指标:
温度范围
800℃~2500℃(真空)
升温时间
室温至2500℃:≤10分钟
发 热 体
孔径 ф50mm可换,长770 mm;
黑体腔形状
管式
发 射 率
优于0.99
分辨率
0.01
温度漂移
不大于工作温度的0.1% t℃/10分钟
温度均匀性
不大于工作温度的0.15% t℃
电 源
380 VAC 50 Hz
功 率
50.0 kW
外型尺寸
(长×宽×高)
外 形 尺寸:1150 mm *500 mm *1330mm
控温装置尺寸:600 mm *600 mm *1420mm
净 重
约500.0 kg
